Быстросъемные трубопроводы.

     Быстросъемные трубопроводы используются там, где требуется значительно сэкономить время на монтаж коммуникаций для пневматической системы. Такие трубопроводы включают в себя непосредственно трубы для воздуха и различные быстросъемные соединения, например фитинги. Всех их отличает:

• повышенная прочность – пневмомагистраль должна выдерживать значительные величины давления внутри системы;
• безопасность – пневматические системы транспортируют различные газообразные среды, в том числе взрывоопасные;
• герметичность – если в трубопроводе появится небольшой зазор, то внутреннее давление быстро увеличит его и тогда потери денег, а также затраты на ремонт существенно возрастут;
• устойчивость к вибрациям.

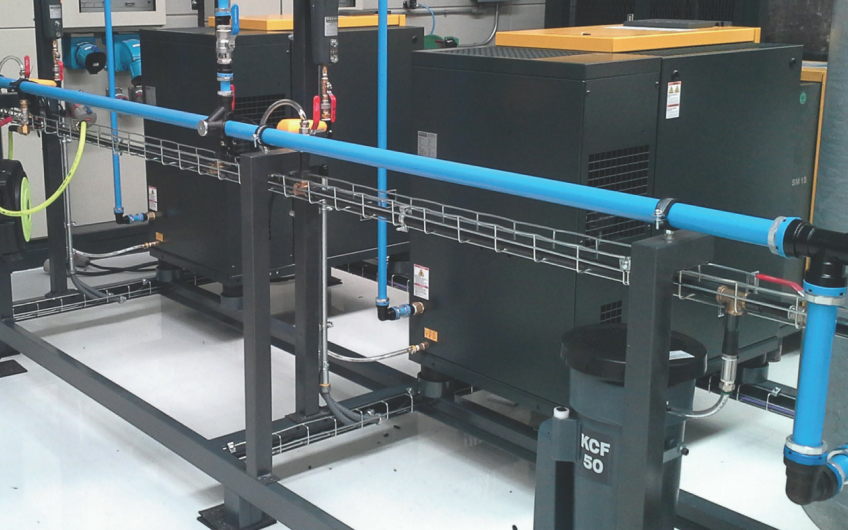

     Быстросъемные трубопроводы разрешено использовать с различными средами, в том числе сжатым воздухом и азотом. Они способны выдерживать высокие значения рабочего давления и температуры до +80°С. Минимальный показатель температуры, при которых сохраняются рабочие характеристики -70°С. Поэтому их можно использовать для мощных компрессоров, которые работают в тандеме с адсорбционными осушителями воздуха.

     Трубы для воздуха разрабатываются так, чтобы они выдерживали воздействие технических жидкостей из компрессора. Например, компрессорного масла на минеральной основе, на основе эфиров или полиальфаолефинов. А также могли противостоять прямому воздействию ультрафиолетового излучения и коррозии.

     Поскольку быстросъемные трубопроводы используются в пневматических системах, где высокое давление и зачастую опасные газы. То они должны проходить серьезную проверку перед реализацией. Трубопроводы для сжатого воздуха обязательно проверяют:

• на воздействие высокого давления;
• на разрыв;
• на герметичность.

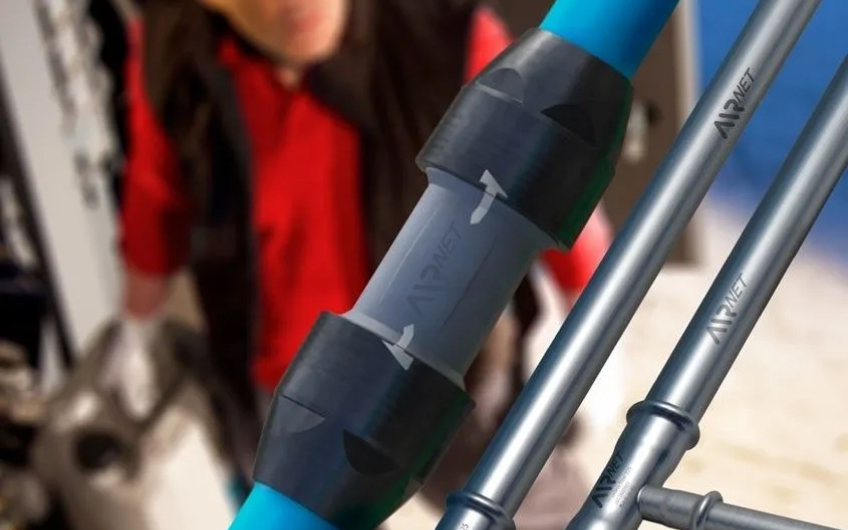

Быстроразъемные соединения (БРС): фитинги.

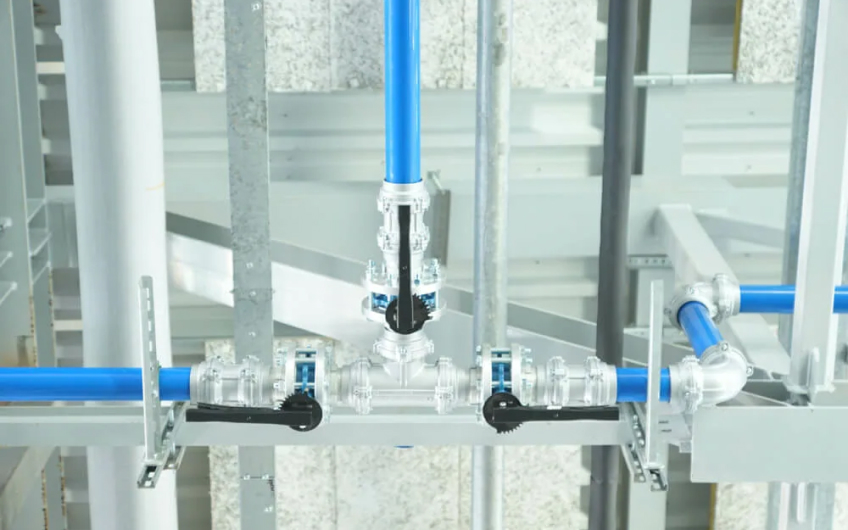

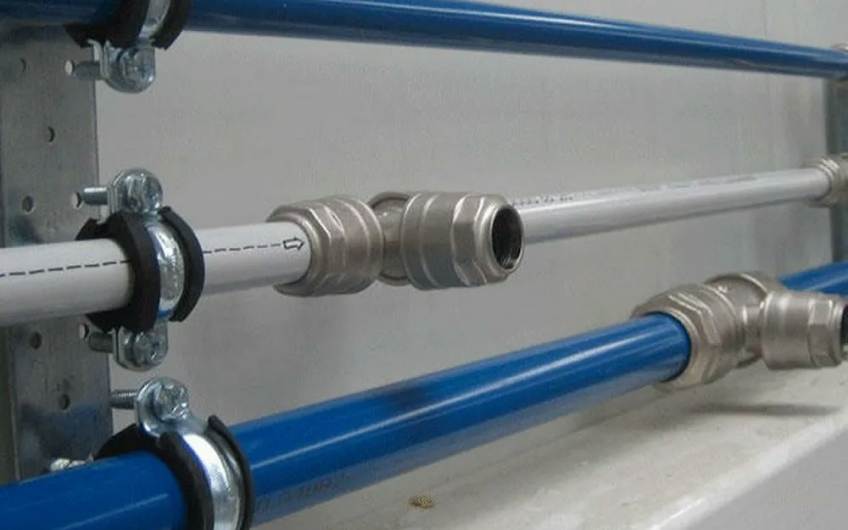

     Практически ни один трубопровод для сжатого воздуха не обходится без фитингов. Это специальные элементы, которые позволяют разветвлять трубы, менять их направление изгибами и диаметр переходами. Поскольку они также являются частью пневматической системы, то должны отвечать высоким стандартам качества:

• надежная фиксация – для дополнительной безопасности, например используются зажимные кольца из нержавеющей стали;
• гайки можно фиксировать ключами аккуратно без повреждения благодаря ее особой конструкции;
• корпус с увеличенным внутренним диаметром позволяет снижать сопротивление воздушному потоку и уменьшать перепад давления;
• направляющие на входе обеспечивают легкое присоединение и идеальное выравнивание трубопроводов;
• для большего удобства детали, поставляемые в комплекте для быстросъемных трубопроводов, идентифицируются – на них выбиваются номера деталей и характеристика, например диаметр.

     Существуют различные виды быстросъемных фитингов. Например, накладные фитинги обеспечивают быструю новую врезку без демонтажа участка трубопровода:

1. Сбросить давление.
2. Установить кондуктор на точку врезки.
3. Выполнить врезку фрезой.
4. Демонтировать кондуктор.
5. Зачистить отверстие от заусенцев.
6. Установить накладной отвод, затянув крепеж.

Виды быстросъемных трубопроводов.

Быстросъемные трубопроводы применяют для:

1. Транспортировки сжатого воздуха.
2. Транспортировки инертных газов.
3. Транспортировки вакуума.

     Для инертных газов по умолчанию трубы окрашиваются в зеленый цвет. Преимуществами быстросъемных трубопроводов являются:

• наличие системы отделения конденсата;
• простота и скорость монтажа;
• высокие надежность и безопасность;
• высокая пропускная способность;
• полная комплектация принадлежностями;
• огнестойкость – система не воспламеняется и не поддерживает горение;
• сборка магистральных трубопроводов на втычных фитингах;
• цельнометаллическая система.

Полные потери давления в таких трубах в среднем держаться на уровне 4%.

Сферы применения.

     Быстросъемные трубопроводы с комплектующими способны выдерживать давление 15 - 250 бар. Эти значения считаются малыми и средними. Но также производятся комплекты для высоких значений давления, они могут выдерживать до 1000 бар. Именно поэтому основным материалом для производства быстросъемных систем является нержавеющая сталь.

     Основной сферой применения быстросъемных трубопроводов является производство и промышленность, где происходит работа с опасными газообразными средами (химпромышленность, атомная энергетика). Для этой сферы важно, чтобы работа происходила без остановок. Поэтому быстросъемные трубопроводы, которые позволяют менять оборудование без остановки всей пневмосистемы, так популярны. Также они обеспечивают стабильность давления, благодаря чему риск случайного отключения пневмоинструмента сведен к минимуму.

     Отдельно стоят системы для транспортировки вакуума. Сфера их применения начинается от научных лабораторий и аэрокосмической индустрии и заканчивается металлургией и пищевой промышленностью. Быстросъемные трубопроводы для транспортировки инертных газов широко используются в:

• физике – научные лаборатории, НИИИ, исследовательские стартапы (как хладагент);
• медицине;
• производстве холодильников и охладительного оборудования;
• металлургии – для сварки металлов, изготовлении алюминиевых сплавов.

     Быстросъемные трубопроводы не только экономят время, но и снижают затраты на перекоммутацию пневматических магистралей. Они отличаются высокими показателями прочности и качества, поэтому их можно использовать, в том числе, для взрывоопасных газов. Благодаря продуманным конструкциям, снижающим перепады давления, трубопроводы обеспечивают качественную и бесперебойную работу пневматических инструментов и производственных линий.
