    Винтовой компрессор: устройство, разновидности, преимущества, особенности эксплуатации

    Винтовой компрессор: устройство, разновидности, преимущества, особенности эксплуатации
    Винтовой компрессор: устройство, разновидности, преимущества, особенности эксплуатации
    Винтовой компрессор: устройство, разновидности, преимущества, особенности эксплуатации
    Винтовой компрессор: устройство, разновидности, преимущества, особенности эксплуатации
    Винтовой компрессор: устройство, разновидности, преимущества, особенности эксплуатации
    Винтовой компрессор: устройство, разновидности, преимущества, особенности эксплуатации

         Работа компрессора основывается на автоматическом режиме, предполагающим отложенный старт. При включении пара винтов, расположенная внутри рабочей камеры, захватывает воздух, по желобкам проталкивая его и одновременно сжимая. Профиль винтовой пары имеет принципиальное значение для сжатия воздуха. Когда компрессор достигает максимума рабочего давления, то он начинает работать вхолостую – охлаждать воздух, прогоняя его по внутреннему контуру. Время работы вхолостую определяется автоматически встроенными системами.

         Постепенно снижаясь, давление достигает уровня, когда компрессор автоматически запускается и начинает нагнетать воздух. Если давление не успевает уменьшиться до истечения времени работы холостого хода, автоматика переводит техническое оборудование в режим ожидания, после которого следует режим нагнетания. Сжимаясь между винтами, воздух выделяет тепло, которое необходимо отводить маслом, охлаждаемым вентилятором. Оборудование поддерживает круглосуточную работу на максимальных мощностях в течение долгого времени без перерывов.


    Устройство компрессора состоит из функциональных систем:

    • запуска и управления;
    • привода;
    • контроля всасывания;
    • смазывания и отвода тепла (охлаждения).

         Оборудование включает 2 основные детали: компрессор и ресивер. Компрессор в свою очередь содержит электрический щиток, главную панель, с которой осуществляется управление, теплообменный элемент, винтовую пару, сепаратор, устройство питания (двигатель).

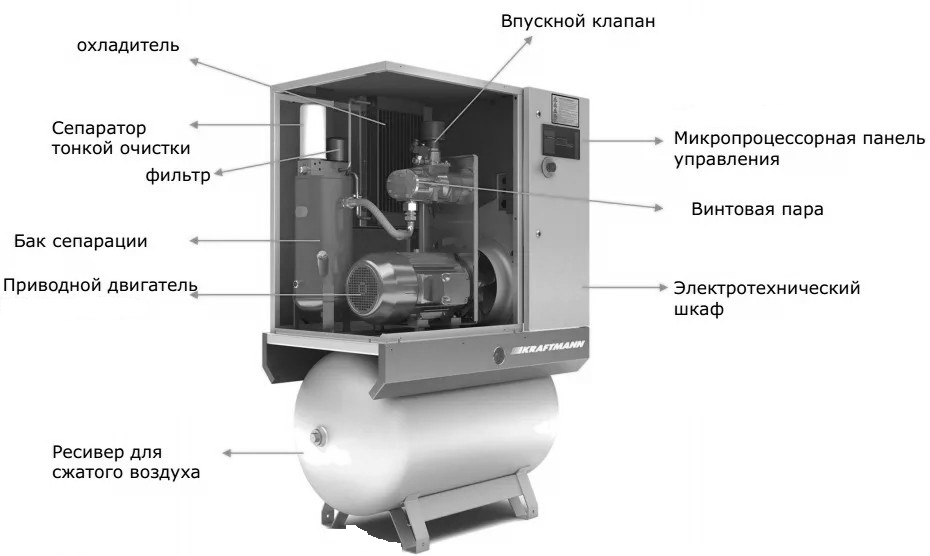

    Схема винтового компрессора

    Разновидности и преимущества винтовых компрессоров.

    Компрессорные установки винтового типа имеют 6 разновидностей:

    1. Тип привода:
    • с ремнем, обеспечивающим крутящий момент и являющимся соединителем двигателя и основного блока;
    • прямой, все соединение обеспечивается надежной и энергоэффективной муфтой;
    • редукторный, построенный по принципу не совпадения скоростей вращения винтового блока и мотора с помощью зубчатого редуктора.

    Ременной привод


    Шестеренчатый привод (редукторный)


    1. Максимальное рабочее давление:
    • низкое (не выше 3,5 бар);
    • среднее (не выше 15 бар);
    • высокое (не выше 35 бар).
    1. Применение масла:
    • заполняемые маслом;
    • безмасляные.
    1. Тип используемой энергии:
    • автономные, способные работать на дизельном или бензиновом топливе;
    • подключаемые к электросети 220/380 В.
    1. Фаза:
    • однофазный работает от 220 В;
    • трехфазный работает от 380 В;
    • универсальный способен работать от 220 и 380 В.
    1. Запуск:
    • ручные;
    • с электростартером.

    Среди основных преимуществ винтовых компрессоров выделяются:

    • надежная работа;
    • небольшие габариты;
    • экономия электроэнергии;
    • встроенная шумоизоляция, позволяющая эксплуатировать оборудование на производстве;
    • низкий уровень вибрации;
    • повышенная производительность благодаря меньшему трению винтового блока;
    • возможность непрерывного использования;
    • долгий срок службы;
    • встроенный контроллер, поддерживающий заданные параметры и позволяющий объединить несколько приборов в единую сеть;
    • отсутствие перепадов давления из-за плавного сброса скорости;
    • низкий расход смазки – воздух содержит меньшее количество примесей;
    • простое техобслуживание.

    Особенности эксплуатации компрессоров.

         Оборудование работает на атмосферном воздухе, поступающим в систему через фильтр. После чего с помощью всасывающего клапана очищенный воздух попадает в рабочую камеру, где располагается винтовая пара. Передача вращения от двигателя осуществляется с помощью привода, например ремня. Сжатый воздух охлаждается маслом и вперемешку с ним поступает в сепаратор для разделения и очистки. При ударении о стенки сепаратора крупные частицы масла оседают на дне. Далее смесь проходит тонкую фильтрацию с помощью очищающих элементов сепаратора.

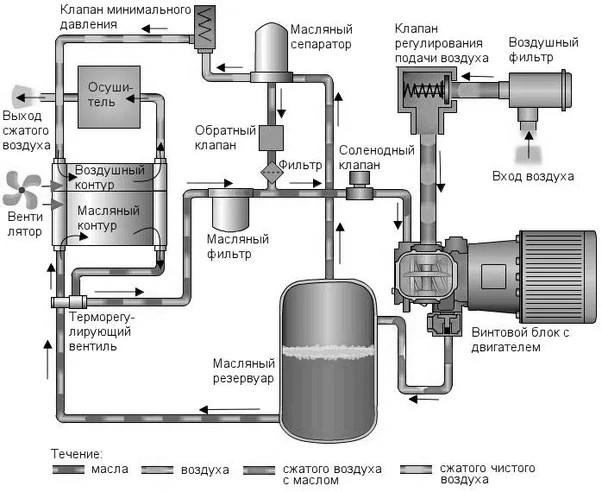

    Принцип работы компрессора

    Принцип работы винтового компрессора


         Маслобак оснащен трубкой контроля уровня масла, для удобства визуальной проверки, а также сливным краном и заливной горловиной. Температура внутри системы может достигать 110°С. Подавать такой воздух на пневмооборудование нельзя, поэтому после очистки масло попадает в радиатор, где происходит его охлаждение. После этого следует этап осушения и очистки или же воздух может сразу подаваться потребителю. Циркуляция горячего масла возможна благодаря разнице давления между воздухом сепаратора и компрессорного бака.

         Отличительной чертой устройства компрессора является использование масла не только как охладителя, но и в качестве уплотнителя зазоров, дополнительной фильтрации воздуха (пыль, попавшая через фильтр, элементы износа внутренних частей) и смазывающего компонента.

         Для эффективной работы оборудованию требуется ежедневное обслуживание. Например, у масляных установок необходимо проверять уровень масла. Делать это необходимо не позже, чем через 5 минут после остановки. При низком уровне масло доливается. Не рекомендуется делать проверку во время работы - из-за особенностей эксплуатации уровень может меняться. Также из ресиверов необходимо удалять конденсат по мере его накопления.
