    Компрессорные станции в блок-контейнерном исполнении (БКК). Преимущества модульных станций

    Компрессорные станции в блок-контейнерном исполнении (БКК). Преимущества модульных станций
    Компрессорные станции в блок-контейнерном исполнении (БКК). Преимущества модульных станций
    Компрессорные станции в блок-контейнерном исполнении (БКК). Преимущества модульных станций

         Данные компрессорные станции, выполненные в виде модульных конструкций и представляющие собой автономное оборудование, готовое к эксплуатации. Они выполняют работы по подготовке, производству и сжатию газообразных сред (воздуха, кислорода, азота, водорода и проч.) для обеспечения производства или работ. Они могут иметь несколько вариантов исполнения:

    • контейнеры – вся станция умещается в 1 контейнере и не требует дополнительной установки оборудования;
    • модули – различные рабочие узлы размещаются в нескольких модулях, которые можно легко составлять друг с другом. Так получаются компрессорные станции с необходимой мощностью и производительностью;
    • мобильные блоки – блок-станции или модули устанавливаются на колеса (прицеп тракторный или автомобильный) сани или монтируются сразу на машину.

         Компрессорные модульные станции часто используются в областях, где требуется использовать сжатый воздух в труднодоступных «полевых» условиях:

    • добыча нефти и газа;
    • строительство;
    • деревообработка;
    • железнодорожные работы.

         Но также их используют и для возведения компрессорных станций на производстве: в машиностроении, металлургии и т.д.

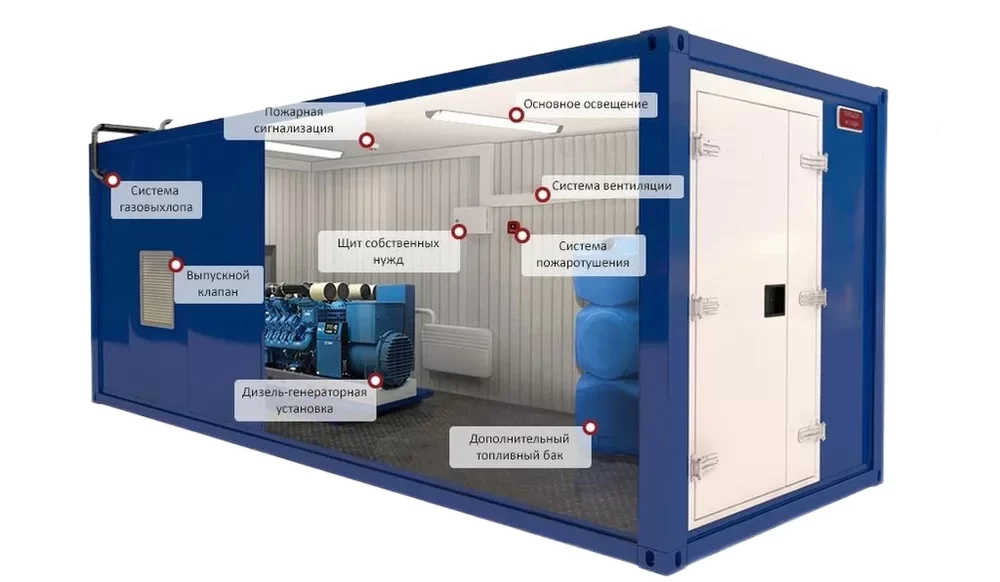

    Конструкция БКК станций.

         Компрессорные станции блок-контейнерного вида комплектуют согласно требованиям Заказчика. Благодаря мобильности и автономной работе их можно установить где угодно, поэтому для Заказчиков не играет большой роли условия эксплуатации – БКК разрабатываются специально для использования в горах или в труднодоступных местах.

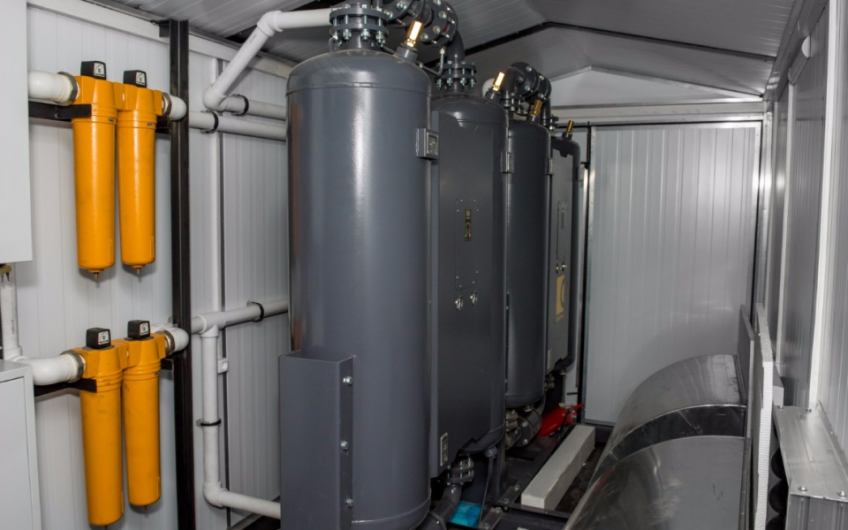

         Наибольшей популярность пользуются контейнеры 20 и 40 футов, где размещаются все необходимые компоненты:

    • основной трубопровод для подготовки газообразной среды с осушителями, сепаратором, фильтрами и проч.;
    • дополнительный утеплитель корпуса – в зависимости от условий эксплуатации утеплитель может не входить в комплектацию (например, если станция будет устанавливаться в тропическом климате). Для зимних условий используется утеплитель способный выдерживать до -40°С;
    • вентиляционная система и система обогрева;
    • конденсаторная система, отвечающая за сбор, сепарацию и удаление накопленного конденсата;
    • осветительная система, в том числе аварийная;
    • щиток и кабели питания.

    Дополнительно могут устанавливаться:

    • система пожаротушения с переносными средствами – обычно разрабатывается индивидуально под каждый проект, потому что необходимо учитывать производительность станции и взрывоопасность сжимаемой среды (безопасный воздух или опасный кислород);
    • аварийное электропитание, которое срабатывает в случае аварии или отключения основного источника питания и позволяет работать без перебоя;
    • защита от взлома – предусматривается для БКК, которые будут автономно стоять без охраны;
    • контроль за предельно-допустимыми концентрациями веществ в воздухе внутри БКК;
    • дополнительная система вентиляции – предусматривается для принудительного проветривания и экстренного удаления из контейнера вредных или опасных газообразных сред;
    • клапанные маркизы – специально для условий с повышенных риском выпадения осадков, когда требуется усиленная защита от попадания влаги внутрь контейнера/модуля;
    • удаленный доступ и управление представляет собой шкаф с дистанционным запуском, который позволяет включать компрессоры и следить за работой станции без личного присутствия людей на объекте.

    Принцип работы.

         Помимо мобильности и автономной работы блок-контейнерные станции отличаются системой терморегуляции. Станция в зимнее время использует выработанное в ходе сжатия газообразной среды тепло для внутреннего отопления модуля (рекуперативный обогрев). Чтобы эффективнее распределять тепловые потоки внутри контейнера используется специальная конструкция жалюзи, которые перенаправляют потоки от источника выработки тепла.

         В зимнее время излишки тепла выводятся наружу, чтобы избежать перегрева модульной компрессорной станции. За поддержание постоянной температуры отвечает распределительный щиток и датчики, установленные по всему периметру станции – поэтому риск перегрева отдельных рабочих узлов сведен к минимуму. Щиток позволяет самостоятельно выставлять температуру внутри станции, которая будет поддерживаться автоматикой. Когда станция не работает (не вырабатывается тепло от сжатия газа), обогрев происходит благодаря предустановленным электрическим обогревателям.

    Преимущества модульных станций.

    У модульных компрессорных станций множество преимуществ:

    • не нужно получать разрешения для строительства, ведь станция поставляется уже в собранном виде;
    • нет необходимости специально нанимать обслуживающий персонал – станции проектируются для автоматизированной работы, зачастую с удаленным доступом управления;
    • индивидуальное наполнение – блок-контейнерные компрессоры проектируются согласно требованиям Заказчика, например можно предусмотреть дополнительное место для установки другого оборудования или временного хранения инструментов;
    • автоматическое отопление и вентиляция – клиенту не нужно продумывать инженерные решения или выбирать место для установки БКК исходя из этих факторов. Проектировщики заранее учитывают необходимость встроенного отопления и вентиляции, ориентируясь на будущие условия эксплуатации;
    • готовность к работе – после доставки станции на место не нужно проводить подготовительных работ. Необходимо просто выровнять площадку и обеспечить электропитание;
    • легкая транспортировка – даже контейнеры и сборные модули без колес или саней легко транспортировать, ведь они имеют вмонтированные проушины для простого перемещения с помощью грузоподъемной техники.
