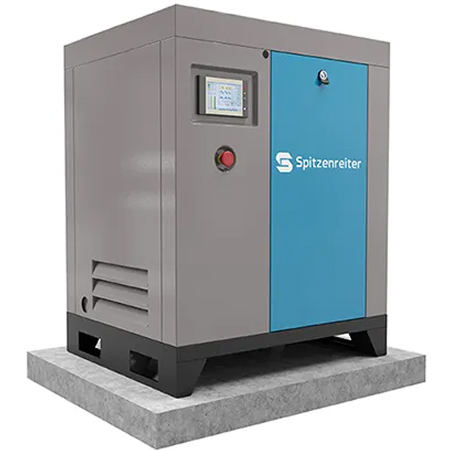

Винтовой компрессор Spitzenreiter S-50DF 8 бар с частотником

Эта модель представляет собой оптимальное сочетание высокой производительности и передовых технологий энергосбережения, заключенное в компактном и продуманном корпусе.

Технические характеристики:

Модель S-50DF предназначена для предприятий, где требуется стабильная подача большого объема сжатого воздуха. Приводимый в действие электродвигателем мощностью 37 кВт, компрессор способен обеспечить производительность до 6000 литров в минуту (6 м³/мин) при рабочем давлении 8 бар. Этого объема достаточно для одновременного питания нескольких единиц мощного пневмоинструмента, работы промышленных линий, пескоструйных аппаратов и другого оборудования.

Уровень шума, заявленный производителем, не превышает 80 дБ, что позволяет размещать оборудование в непосредственной близости от рабочих мест без необходимости сооружения отдельных шумоизолированных кабин. Степень защиты корпуса IP23 гарантирует надежную работу в условиях обычного промышленного цеха, защищая механизмы от попадания твердых частиц и вертикальных брызг воды.

Революционная конструкция привода iPM

Ключевое отличие серии S-DF от множества аналогов на рынке — это инновационная конструкция привода. Вместо классической схемы «двигатель — муфта или ремень — винтовой блок» здесь реализована концепция интегрированного мотор-ротора.

Что это означает на практике? Ротор электродвигателя насажен непосредственно на вал винтового блока, образуя единое целое. Такая конструкция исключает потери мощности на трение в ременной передаче или муфте, неизбежные в традиционных компрессорах. В результате коэффициент полезного действия (КПД) привода приближается к 100%, что напрямую трансформируется в реальную экономию электроэнергии до 50% по сравнению с устаревшими моделями.

Кроме того, двигатель на постоянных магнитах, используемый в S-50DF, не имеет подшипников и не требует смазки и обслуживания на протяжении всего срока службы . Это не только снижает операционные затраты, но и повышает общую надежность системы, исключая одну из самых частых причин поломок электродвигателей.

Частотный преобразователь в базовой комплектации

Spitzenreiter S-50DF оснащен встроенным частотным преобразователем, который входит в базовую комплектацию. Это означает, что оборудование изначально спроектировано для работы с переменной нагрузкой.

Принцип действия инвертора прост и эффективен: он непрерывно отслеживает давление в пневмосистеме и автоматически изменяет скорость вращения винтового блока в зависимости от текущего расхода воздуха. Если потребление падает, компрессор снижает обороты, экономя электроэнергию. Как только открывается мощный потребитель, производительность мгновенно возрастает, поддерживая стабильное давление без провалов.

Наличие частотного преобразователя дает целый ряд дополнительных преимуществ:

• Мягкий пуск, исключающий пусковые токи и ударные нагрузки на электросеть и механику.

• Возможность точной настройки параметров работы, включая разделение на дневной и ночной режимы.

• Встроенный недельный таймер, позволяющий автоматизировать включение и отключение компрессора в соответствии с графиком работы предприятия.

Гидравлическая система и качество воздуха

Для обеспечения чистоты сжатого воздуха на выходе компрессор оснащен продуманной гидравлической системой. Масляный бак расположен вертикально, что обеспечивает правильный угол входа воздушно-масляной смеси и способствует эффективному отделению масла.

Реализована трехступенчатая система сепарации масла . На первом этапе, в циклонном сепараторе, крупные капли масла отбрасываются центробежной силой к стенкам. Затем, на этапе гравитационного отделения, мельчайшие взвеси оседают в баке. И наконец, финишный фильтрующий элемент с развитой поверхностью задерживает остаточный масляный туман. Благодаря этой системе удается достичь минимального остаточного содержания масла в сжатом воздухе, что снижает нагрузку на последующие фильтры и улучшает качество воздуха для конечных потребителей.

Конструкция и удобство обслуживания

Инженеры Spitzenreiter уделили большое внимание не только эффективности, но и удобству эксплуатации. Весь компрессор выполнен в шумозащитном корпусе, который не только снижает уровень шума, но и придает оборудованию современный, лаконичный вид. Выброс горячего охлаждающего воздуха организован строго вверх . Это исключает риск его повторного засасывания на вход компрессора, что могло бы привести к перегреву, и упрощает организацию вентиляции в помещении.

Все основные узлы, требующие периодического обслуживания (масляный и воздушный фильтры, сепаратор, заливная горловина), выведены в удобные зоны доступа. Двери и панели корпуса легко снимаются, обеспечивая свободный доступ к механизмам . Электронный блок с контроллером размещен в герметичном шкафу, защищенном от горячего воздуха и загрязнений.

Интеллектуальная система управления

Управление компрессором осуществляется через удобный контроллер с полноцветным сенсорным экраном . Интерфейс интуитивно понятен и позволяет контролировать все рабочие параметры в реальном времени.

Система управления обладает расширенными функциями:

• Сохранение истории неполадок с записью рабочих параметров, что позволяет точно диагностировать причины любых сбоев.

• Защита от повышения давления в масляном баке — компрессор остановится по сигналу датчика еще до срабатывания механического предохранительного клапана, что повышает безопасность.

• Возможность настройки удаленного доступа к контроллеру для мониторинга работы оборудования.

• Разграничение прав доступа с помощью паролей для защиты настроек от несанкционированного изменения.

Регламентное обслуживание

Для обеспечения долгой и бесперебойной работы компрессора необходимо соблюдать регламент технического обслуживания. Производитель рекомендует следующий график :

• Ежедневно: наружный осмотр, проверка уровня масла, контроль показаний приборов, проверка герметичности соединений.

• Каждые 500 часов: проверка чистоты радиатора (продувка), осмотр электроаппаратуры и клеммных соединений. Важно: первая замена масла и масляного фильтра производится именно через 500 часов наработки, последующие — через 4000 часов.

• Каждые 2000 часов: замена воздушного фильтра.

• Каждые 4000 часов: замена масла, масляного фильтра и фильтра-маслоотделителя (сепаратора).

• Каждые 8000 часов: плановая замена ремкомплектов клапанов и уплотнений.

• Каждые 20 000 часов: капитальный ремонт винтового блока.

Соблюдение этого графика гарантирует, что компрессор сохранит свои паспортные характеристики на протяжении всего срока службы.

Заключение

Винтовой компрессор Spitzenreiter S-50DF — это продуманное и технологичное решение для предприятий, где сжатый воздух является ключевым энергоресурсом. Сочетание мощного 37-киловаттного привода с прямым приводом на постоянных магнитах и интеллектуальным частотным регулированием позволяет достичь выдающейся энергоэффективности и стабильности давления.

Продуманная конструкция, качественные материалы и удобство обслуживания делают эту модель надежной основой для пневмосистемы среднего и крупного производства. Выбирая Spitzenreiter S-50DF, вы инвестируете в технологию, которая будет приносить прибыль за счет экономии на электроэнергии и обслуживании на протяжении многих лет.
