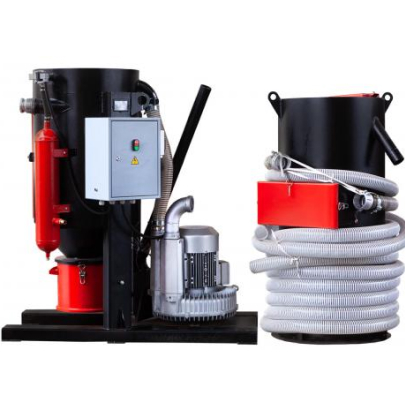

Напорная система рекуперации и фильтрации абразива PST Н-ФВ-Р

Цена по запросу

Фильтрующее устройство (блок очистки газа и пылеудаления) с рекуператором абразива предназначены для очистки пыли изнутри пескоструйной камеры, а также для очистки абразива от пыли, крупных примесей и для подачи абразива под давлением в зону обработки.

Арт.: pst-n-fv-r

Страна: Россия

Характеристики

1500 ^м³/час

Производительность

7 ^бар

Максимальное давление

Бренд:

ПневмоСтройТехника

Тип камеры:

напорная

Емкость рекуператора:

50 л

Габариты рекуператора (ДхШхВ):

1860x1530x810 мм

Электродвигатель:

380 В

Уровень шума:

88 дБ

Вес:

320 кг

Срок гарантии:

12 месяцев

Описание

В камере используются легкие абразивные материалы, высокозернистый стальной песок, электрокорунд и карбид кремния. На технологию абразивной струйной обработки влияют тип абразивного материала, его форма и размеры, требования к свойствам наносимого покрытия и другие факторы. Точный размер максимально возможной фракции зависит от удельного веса и формы зерна абразива и должен быть определен пользователем в результате практических испытаний.

Принцип действия системы рекуперации и фильтрации напорного типа:

При включенной подаче воздуха и закрытых дверях пескоструйной камеры процесс очистки можно запустить, нажав пневматическую педаль для подачи воздуха через абразивоструйный пистолет. Воздух, проходящий через пистолет, захватывает абразив в камеру смешивания пескоструйного пистолета.

Абразив смешивается с воздухом и выбрасывается из сопла. После удара по очищаемой поверхности абразив вместе с мелкими частицами загрязнений с этой поверхности образующимися во время очистки, попадают через сито в бункер камеры. Затем эта смесь поступает в рекуператор для разделения.

Пыль и мелкие частицы сначала отделяются от абразива многократного использования. Затем абразив просеивается, отделяется от чрезмерно крупных частиц и поступает в бункер рекуператора для повторного использования. В то же время пыль и мелкие частицы проходят через сухой фильтр, который улавливает пыль и выпускает очищенный воздух в атмосферу.

Когда педаль отпущена, обработка останавливается. Фильтр очищается с помощью импульсов сжатого воздуха, поступающего с высокой скоростью и расширяющегося на внутренней поверхности картриджа. Реле времени контролирует временные интервалы между импульсами. Расширяющийся воздух на короткое время меняет направление воздуха через фильтрующий элемент, стряхивая пыль, скопившуюся на внешней поверхности. Частицы пыли отделяются от фильтра и попадают в пылесборник для последующей утилизации.

Использование системы без фильтров - запрещено. Устройство используется вместе с пескоструйными камерами. Сжатый воздух для работы напорной системы рекуперации и фильтрации абразива модели PST Н-ФВ-Р должен использоваться не ниже 2-го класса по ГОСТ 17433-80.
