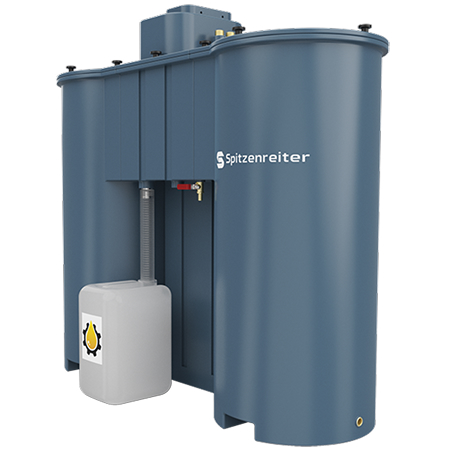

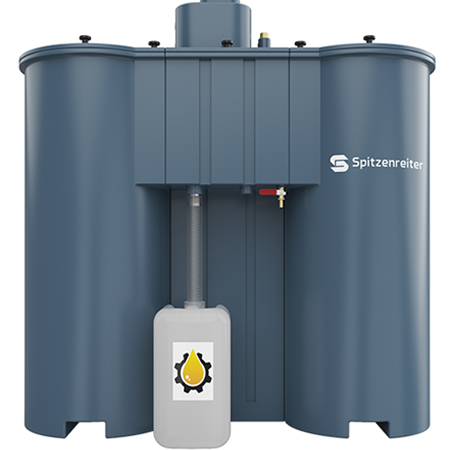

Система сбора и очистки конденсата Spitzenreiter SLS4 / 10 бар

Оборудование серии SLS является обязательным элементом системы подготовки сжатого воздуха на предприятиях, где используются маслозаполненные винтовые и поршневые компрессоры. Система автоматически собирает конденсат из нескольких точек пневмосети, отделяет масло от воды и утилизирует масляную фракцию, а очищенную воду отводит в дренаж.

Принцип работы

Работа системы основана на многоступенчатой физико-химической очистке. Конденсат поступает в накопительную емкость, где происходит предварительное гравитационное разделение масла и воды за счет разницы плотностей. Масляная фаза скапливается в верхней части, а очищенная вода отводится через фильтрующий элемент с активным углем или специальным сорбентом, который задерживает остаточные углеводороды. Процесс полностью автоматизирован и не требует постоянного присутствия оператора.

В зависимости от модели, производительность системы может составлять от 4 до 10 м³/мин компрессорного потока, что позволяет подобрать оптимальное решение для любого типа оборудования.

Конструктивные особенности

• Корпус из ударопрочного полимера — устойчив к коррозии, химическому воздействию масла и конденсата, обеспечивает долговечность без дополнительного обслуживания.

• Многоступенчатая система фильтрации — включает гравитационный отстойник и угольный фильтр-адсорбер, гарантирующий содержание масла в очищенной воде менее 5 мг/л (в соответствии с требованиями для сброса в городскую канализацию).

• Автоматический слив конденсата — система оснащена электронным клапаном с программируемым таймером или датчиком уровня, который предотвращает переполнение и обеспечивает своевременное удаление конденсата из пневмосети.

• Простота монтажа — компактное исполнение позволяет устанавливать систему непосредственно рядом с компрессором или осушителем, подключение выполняется с помощью гибких шлангов.

• Индикация заполнения — визуальное отображение уровня масла в накопителе позволяет своевременно проводить замену сорбента или утилизацию собранного масла.

Области применения

• Промышленные предприятия — машиностроение, металлообработка, деревообработка, пищевая промышленность.

• Компрессорные станции — для сбора конденсата от винтовых компрессоров, ресиверов, осушителей.

• Автосервисы и шиномонтажи — обеспечение экологической безопасности при работе компрессорного оборудования.

• Объекты с требованиями к охране окружающей среды — позволяет избежать штрафов за несанкционированный сброс маслосодержащих стоков.

Преимущества использования

• Экологическая безопасность — система предотвращает попадание масла в грунтовые воды и городскую канализацию, соответствует требованиям природоохранного законодательства РФ.

• Снижение эксплуатационных расходов — автоматизация процесса исключает ручной сбор конденсата и минимизирует участие персонала.

• Универсальность — подходит для всех типов маслозаполненных компрессоров и может быть интегрирована в существующие пневмосистемы без сложных доработок.

• Простота обслуживания — замена сорбента производится не чаще одного раза в год (в зависимости от интенсивности работы), для этого не требуется специального инструмента.

Условия эксплуатации и монтаж

Система устанавливается в помещении с положительной температурой окружающей среды (от +1 до +40°С). Для подключения необходимо предусмотреть подвод конденсата от точек сбора (компрессор, осушитель, ресивер) с уклоном не менее 3° в сторону системы. Очищенная вода отводится в канализацию самотеком. Электропитание автоматического сливного клапана подключается к сети 220 В, потребляемая мощность не превышает 20 Вт.

При монтаже необходимо обеспечить доступ для визуального контроля уровня масла в накопительной емкости. Регламент технического обслуживания включает осмотр состояния фильтрующего элемента и замену сорбента при достижении предельного насыщения (визуально по изменению цвета или по истечении срока, указанного в паспорте).

Сертификация и гарантия

Система сбора и очистки конденсата Spitzenreiter SLS имеет сертификат соответствия Таможенного союза (ЕАС) и допущена к применению на территории РФ. Гарантийный срок составляет 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Ресурс сменного сорбирующего элемента зависит от интенсивности работы компрессора и составляет от 6 до 12 месяцев.

Для подбора оптимальной модели, расчета сорбента и получения консультации по монтажу свяжитесь с нашими специалистами. Доставка осуществляется по всей России.
