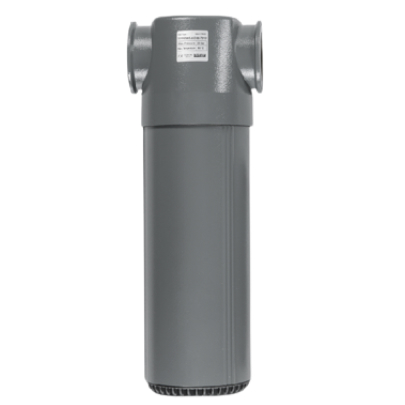

Циклонный сепаратор Dalgakiran G 1200 WS R2"
Устройство для грубой механической очистки сжатого воздуха от крупных частиц и капельной влаги. Принцип работы основан на действии центробежной силы: входящий поток воздуха закручивается внутри конического корпуса, что приводит к отделению более тяжелых компонентов — капель воды, масляных аэрозолей и твердых частиц, которые затем стекают в накопительную емкость для последующего удаления.
Арт.: 11000317
Страна: Турция
16 бар
Максимальное давление
20000 л/мин
Пропускная способность
4.37 кг
Вес
Вес:
4.37 кг
Бренд:
Перепад давления:
50 мбар
Присоединительный размер:
2
Описание
Устройство для грубой механической очистки сжатого воздуха от крупных частиц и капельной влаги. Принцип работы основан на действии центробежной силы: входящий поток воздуха закручивается внутри конического корпуса, что приводит к отделению более тяжелых компонентов — капель воды, масляных аэрозолей и твердых частиц, которые затем стекают в накопительную емкость для последующего удаления.
Конструкция и особенности:
Устройство выполнено в виде вертикального цилиндрического корпуса с коническим дном. Входной и выходной патрубки расположены тангенциально или радиально для создания вихревого потока. Индекс WS указывает на наличие опции для слива конденсата — обычно это либо ручной шаровой кран, либо поплавковый автоматический дренаж. Это предотвращает переполнение сепаратора жидкостью, что критически важно для поддержания его эффективности. Фильтрующий элемент отсутствует, очистка происходит исключительно за счет инерционного разделения фаз.
Назначение и место в системе:
Сепаратор является первой и обязательной ступенью в линии подготовки сжатого воздуха. Он предназначен для установки сразу после компрессора или ресивера, где воздух имеет высокую температуру и содержит максимальное количество сконденсированной влаги. Его основная цель — улавливание основного объема жидкости и частиц размером свыше 10-20 микрон, что позволяет:
- Защитить последующее дорогостоящее оборудование (фильтры тонкой очистки, адсорбционные осушители, регуляторы давления) от гидроударов, загрязнения и преждевременного износа.
- Продлить межсервисный интервал и ресурс фильтров тонкой очистки, снизив на них нагрузку.
- Улучшить общее качество воздуха в системе и защитить пневмоинструмент от коррозии.
Области применения:
Промышленные компрессорные станции с маслозаполненными винтовыми и поршневыми компрессорами.
- Магистрали сжатого воздуха в цехах металлообработки, деревообработки, на СТО.
- Системы пневмотранспорта сыпучих материалов.
- Установки для пескоструйной обработки (в качестве первой ступени защиты).
Эксплуатация и обслуживание:
Монтаж должен производиться строго вертикально, с соблюдением направления потока, указанного стрелкой на корпусе. Для эффективной работы устройство требует регулярного контроля уровня жидкости и своевременного слива конденсата (вручную или в автоматическом режиме). При использовании в условиях повышенного содержания примесей рекомендуется периодическая внутренняя очистка от скопившегося шлама. Модель G 1200 WS R2" предназначена для интеграции в стационарные пневмосистемы среднего и большого объема.
