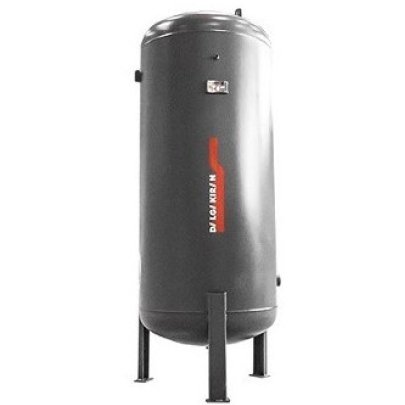

Ресивер воздушный Dalgakiran вертикальный РВ 500.10

Назначение и область применения

Ресивер Dalgakiran РВ 500.10 предназначен для накопления и хранения сжатого воздуха, поступающего от компрессорной установки . Объем ресивера составляет 500 литров, что делает его оптимальным выбором для небольших и средних производств, автосервисов, строительных организаций и других предприятий, использующих пневматическое оборудование.

Основные функции, которые выполняет данный ресивер в пневмосистеме:

• Накопление сжатого воздуха и создание его запаса для обеспечения пиковых нагрузок

• Сглаживание пульсаций давления, создаваемых компрессором

• Дополнительное охлаждение сжатого воздуха с конденсацией влаги

• Отделение и сбор конденсата для последующего удаления

Конструктивные особенности

Материал и защита от коррозии

Корпус ресивера изготовлен из высокопрочной стали марки Ст09Г2С. Данная сталь относится к категории низколегированных конструкционных сталей и характеризуется повышенной прочностью, хорошей свариваемостью и устойчивостью к механическим нагрузкам. Применение стали Ст09Г2С для изготовления сосудов, работающих под давлением, обеспечивает долговечность и безопасность эксплуатации оборудования.

Для защиты от коррозии ресивер покрыт методом порошкового напыления . Порошковая окраска создает прочное, устойчивое к механическим повреждениям покрытие, которое надежно защищает металл от воздействия влаги и агрессивных сред. Фирменный серый цвет ресивера сохраняет свой внешний вид на протяжении всего срока службы.

Вертикальная компоновка

Данная модель имеет вертикальное расположение, что является важным преимуществом при ограниченной площади производственного помещения . Вертикальная конструкция занимает минимальную полезную площадь, что особенно ценно в условиях компактных цехов и мастерских. Для устойчивой установки ресивер оснащен надежными металлическими опорами.

Присоединительные размеры

Ресивер оснащен выходным разъемом диаметром 2 дюйма . Такой размер присоединения обеспечивает высокую пропускную способность и возможность подключения к магистралям большого диаметра. Штуцер 2 дюйма подходит для большинства стандартных пневматических систем и позволяет подключать ресивер к компрессорам производительностью до нескольких кубических метров в минуту.

Технические характеристики

Пояснения к характеристикам

Рабочее давление 10 бар является стандартным для большинства видов пневматического оборудования и инструмента. Ресивер рассчитан на работу при данном давлении с соответствующим запасом прочности, что подтверждается сертификатами соответствия .

Температурный диапазон от -20°C до +50°C позволяет эксплуатировать ресивер как в отапливаемых помещениях, так и на открытых площадках в условиях умеренного климата . Однако следует учитывать, что при отрицательных температурах необходимо обеспечить своевременный слив конденсата для предотвращения замерзания.

Габаритные размеры 2200×800×800 мм учитывают высоту вместе с опорами и присоединительной арматурой. При планировании места установки следует предусмотреть дополнительное пространство для обслуживания и доступа к запорной арматуре.

Комплектация и сертификация

Базовая комплектация

Ресивер Dalgakiran РВ 500.10 поставляется в комплекте со всей необходимой арматурой для безопасной эксплуатации :

• Манометр для визуального контроля давления в ресивере

• Предохранительный клапан, срабатывающий при превышении рабочего давления

• Кран слива конденсата для удаления накапливающейся влаги

Наличие данных устройств в базовой комплектации избавляет покупателя от необходимости дополнительного подбора и приобретения арматуры, что упрощает ввод оборудования в эксплуатацию.

Соответствие требованиям безопасности

Все ресиверы Dalgakiran соответствуют требованиям технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» . Наличие сертификата соответствия подтверждает, что оборудование прошло необходимые испытания и может безопасно эксплуатироваться на территории Российской Федерации.

Гарантийный срок составляет 12 месяцев . По информации от официальных дилеров, гарантия может также учитывать наработку оборудования — до 1000 моточасов .

Эксплуатация и обслуживание

Условия установки

Для правильной и безопасной эксплуатации ресивера рекомендуется соблюдать следующие условия:

• Установка на ровное горизонтальное основание, способное выдержать вес полностью заправленного ресивера (с учетом массы воды и оборудования)

• Обеспечение свободного доступа к сливному крану для регулярного удаления конденсата

• Размещение в месте, защищенном от прямого воздействия атмосферных осадков (если ресивер устанавливается вне помещения)

• Обеспечение вентиляции для отвода тепла (хотя сам ресивер не выделяет тепла, он может нагреваться от поступающего из компрессора горячего воздуха)

Регламентные работы

Обслуживание ресивера не представляет сложности и сводится к регулярным действиям:

• Ежедневный слив конденсата (частота зависит от влажности воздуха и режима работы компрессора). Влага, накапливающаяся в ресивере, должна удаляться своевременно для предотвращения коррозии и уменьшения полезного объема.

• Периодический осмотр на предмет механических повреждений, коррозии и подтеканий в местах соединений.

• Проверка работоспособности предохранительного клапана (обычно не реже одного раза в 6 месяцев).

• Проверка манометра на соответствие показаний фактическому давлению.

Ресиверы относятся к оборудованию, работающему под давлением, и подлежат периодическому техническому освидетельствованию в соответствии с требованиями ТР ТС 032/2013. Как правило, такое освидетельствование проводится специализированными организациями.

Преимущества модели Dalgakiran РВ 500.10

На основании анализа технических характеристик и конструктивных особенностей можно выделить следующие преимущества данной модели:

1. Надежный материал корпуса — сталь Ст09Г2С обеспечивает высокую прочность и долговечность.

2. Антикоррозийная защита — порошковое покрытие надежно предохраняет от ржавчины.

3. Полная заводская готовность — наличие манометра, предохранительного клапана и сливного крана в комплекте.

4. Сертификация ТР ТС — оборудование соответствует российским требованиям безопасности.

5. Компактность — вертикальная компоновка экономит производственные площади.

6. Широкий температурный диапазон — возможность эксплуатации при отрицательных температурах.

Заключение

Вертикальный воздушный ресивер Далгакыран РВ 500.10 представляет собой надежное и качественное оборудование для накопления сжатого воздуха. Объем 500 литров, рабочее давление 10 бар, изготовление из стали Ст09Г2С с порошковым покрытием, наличие всей необходимой арматуры в комплекте и сертификация ТР ТС делают эту модель оптимальным выбором для оснащения компрессорных станций на небольших и средних предприятиях.

При правильной эксплуатации и своевременном обслуживании ресивер прослужит многие годы, обеспечивая стабильную работу пневматической системы и защиту компрессорного оборудования от пиковых нагрузок. Благодаря продуманной конструкции и качественным материалам, ресивер Dalgakiran РВ 500.10 станет надежной основой вашей пневмосети.
