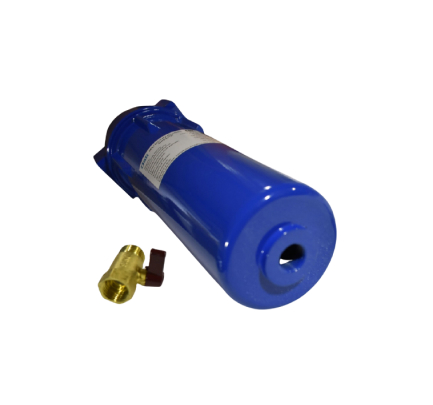

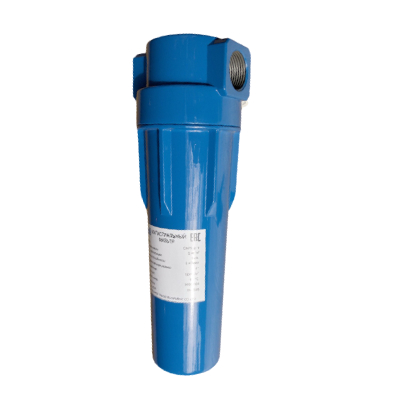

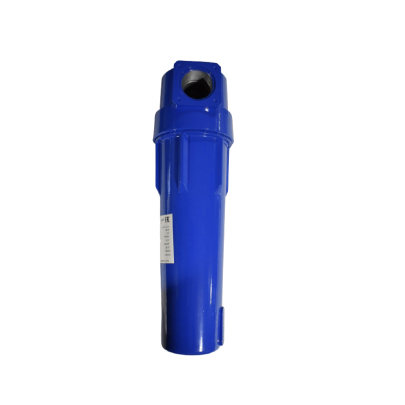

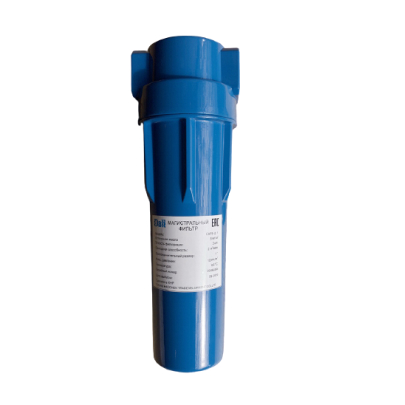

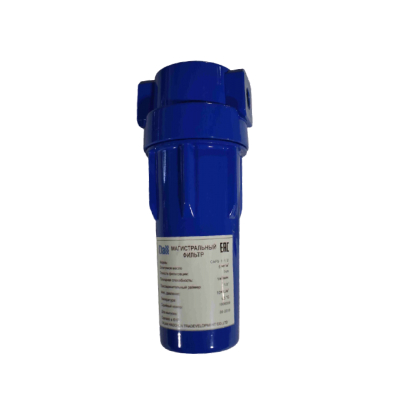

Магистральный фильтр Dali CAF5-3-3/2
Коалесцирующий фильтр тонкой очистки сжатого воздуха, предназначенный для установки в промышленных пневмосистемах. Его основная задача — удаление из воздушного потока микрочастиц, а также аэрозолей воды и масла на конечном этапе подготовки перед подачей воздуха к высокочувствительному оборудованию.
Арт.: dali-caf5-3-3-2
Страна: Китай
16 бар
Максимальное давление
3000 л/мин
Пропускная способность
Бренд:
Перепад давления:
0.20 мбар
Остаточное содержание масла:
5 мг/м
Содержание пыли:
3 мкм
Присоединительный размер:
G 1 1/2"
Габаритные размеры (ДxШxВ):
138x424 мм
Срок гарантии:
12 месяцев
Описание
Коалесцирующий фильтр тонкой очистки сжатого воздуха, предназначенный для установки в промышленных пневмосистемах. Его основная задача — удаление из воздушного потока микрочастиц, а также аэрозолей воды и масла на конечном этапе подготовки перед подачей воздуха к высокочувствительному оборудованию.
Ключевые технические характеристики:
На основе стандартной маркировки фильтров Dali можно определить следующие параметры:
Тип фильтра: Коалесцирующий (тонкой очистки).Номинальная производительность: Ориентировочно 3 м³/мин (цифра "3" в маркировке).
Степень фильтрации: 5 микрон (обозначение "CAF5").
Рабочее давление: Стандартно до 16 бар.
Корпус: Изготовлен из алюминиевого сплава.
Дренаж: Ручной или автоматический (требует уточнения по конкретной модификации).
Принцип работы и назначение
Фильтр Dali CAF5-3-3/2 работает по принципу коалесценции. Воздух, проходя через специальный фильтрующий элемент, заставляет мельчайшие капли масла и воды сталкиваться и сливаться в более крупные образования, которые под действием силы тяжести стекают в нижнюю часть корпуса и отводятся через дренаж. Параллельно происходит задержание твердых частиц размером от 5 микрон.
Фильтр предназначен для финальной очистки сжатого воздуха после компрессора, ресивера, осушителя и фильтров грубой очистки. Его установка критически важна для защиты:
- Пневмоавтоматики и точных пневмоприводов
- Оборудования для нанесения лакокрасочных покрытий
- Пневмоинструмента с малыми зазорами
- Контрольно-измерительной аппаратуры
- Оборудования пищевой и фармацевтической промышленности
- Конструктивные особенности и обслуживание
Фильтр имеет классическую вертикальную конструкцию с прозрачным или металлическим корпусом, что позволяет визуально контролировать уровень загрязнения. Стандартная комплектация включает индикатор загрязнения (механический или визуальный), который сигнализирует о необходимости замены фильтрующего элемента.
Для поддержания эффективности требуется:
- Регулярная проверка и своевременный слив конденсата

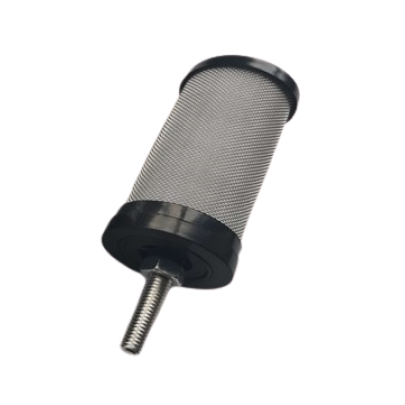

- Замена фильтрующего элемента при срабатывании индикатора
- Визуальный осмотр корпуса на предмет повреждений
- Проверка герметичности соединений
- Преимущества использования
- Защита дорогостоящего оборудования от износа и коррозии
- Повышение качества выпускаемой продукции
- Снижение эксплуатационных расходов на ремонт и обслуживание
- Увеличение срока службы пневмоинструмента и автоматики
- Соответствие требованиям стандартов чистоты сжатого воздуха
Фильтр рекомендуется устанавливать непосредственно перед потребителями сжатого воздуха, требующими высокой степени очистки. Монтаж должен осуществляться на прямом участке трубопровода в вертикальном положении стрелкой по направлению потока воздуха.
