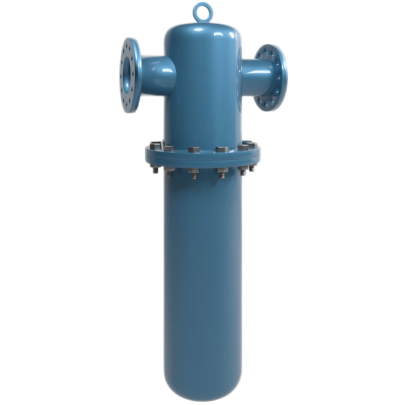

Магистральный фильтр Spitzenreiter TRF-01
Предназначен для удаления из сжатого воздуха твердых частиц, капельной влаги и масляного аэрозоля. Установка фильтров на различных этапах подготовки воздуха обеспечивает защиту пневматического оборудования, продлевает срок службы инструмента и гарантирует качество конечной продукции.
Арт.: sz-trf-01
Страна: Германия
16 бар
Максимальное давление
1200 л/мин
Пропускная способность
1.80 кг
Вес
Вес:
1.80 кг
Бренд:
Присоединительный размер:
3/4''
Габаритные размеры (ДxШxВ):
95x32x240 мм
Срок гарантии:
12 месяцев
Описание
Предназначен для удаления из сжатого воздуха твердых частиц, капельной влаги и масляного аэрозоля. Установка фильтров на различных этапах подготовки воздуха обеспечивает защиту пневматического оборудования, продлевает срок службы инструмента и гарантирует качество конечной продукции.
Конструкция и принцип работы
Корпус фильтра выполнен из алюминиевого сплава с антикоррозионным покрытием, что обеспечивает устойчивость к механическим нагрузкам и долговечность при эксплуатации в условиях промышленных предприятий. Конструкция предусматривает резьбовое присоединение, унифицированное для стандартных трубопроводов, что упрощает монтаж и интеграцию в существующие пневмосети.
Внутри корпуса устанавливается сменный фильтрующий элемент, выполненный на основе синтетического микроволокна или боросиликатного стекловолокна. Фильтрующий материал обладает высокой удерживающей способностью и, в зависимости от типа элемента, позволяет удалять загрязнения размером от 25 до 0,01 мкм.
Типы фильтрации
Фильтры серии TRF подразделяются на несколько классов в зависимости от требуемой степени очистки.
Фильтры предварительной очистки предназначены для удаления крупных механических примесей и ржавчины, образующихся в трубопроводах. Рекомендуется устанавливать после ресивера или компрессора, чтобы защитить последующие ступени очистки от абразивного износа.
Фильтры общей очистки задерживают твердые частицы размером до 1 мкм и масляный аэрозоль концентрацией до 0,1 мг/м³. Используются в качестве промежуточной ступени между предварительным и тонким фильтром.
Фильтры тонкой очистки обеспечивают степень фильтрации по твердым частицам до 0,01 мкм и по маслу до 0,01 мг/м³. Применяются перед осушителями, угольными или стерильными фильтрами для подготовки воздуха, требующего высокой чистоты.
Угольные фильтры предназначены для финишной очистки сжатого воздуха от паров масла и удаления посторонних запахов. Остаточное содержание масла после угольного фильтра не превышает 0,003 мг/м³. Устанавливаются на завершающем этапе подготовки воздуха.
Технические особенности
Фильтры рассчитаны на рабочее давление до 16 бар, что позволяет использовать их с большинством типов промышленных компрессоров. Диапазон производительности охватывает потребности от небольших мастерских до крупных производственных предприятий — от 0,4 до 180 м³/мин и более.
Каждый фильтр оснащен манометром для контроля перепада давления, а также автоматическим или ручным устройством слива конденсата. Своевременная замена фильтрующего элемента производится при достижении предельного перепада давления или в соответствии с регламентом обслуживания.
Области применения
Магистральные фильтры Spitzenreiter востребованы на предприятиях машиностроения, металлообработки, деревообработки, в пищевой и фармацевтической промышленности. Они обеспечивают подготовку воздуха для пневмоинструмента, окрасочных камер, упаковочных линий, контрольно-измерительного оборудования и систем пневмопривода.
Подбор и обслуживание
Для корректного подбора фильтра необходимо учитывать производительность компрессора, требуемую степень очистки, рабочее давление и условия эксплуатации. Замена фильтрующих элементов производится по мере насыщения — визуально по индикатору перепада давления или по истечении назначенного срока службы.
