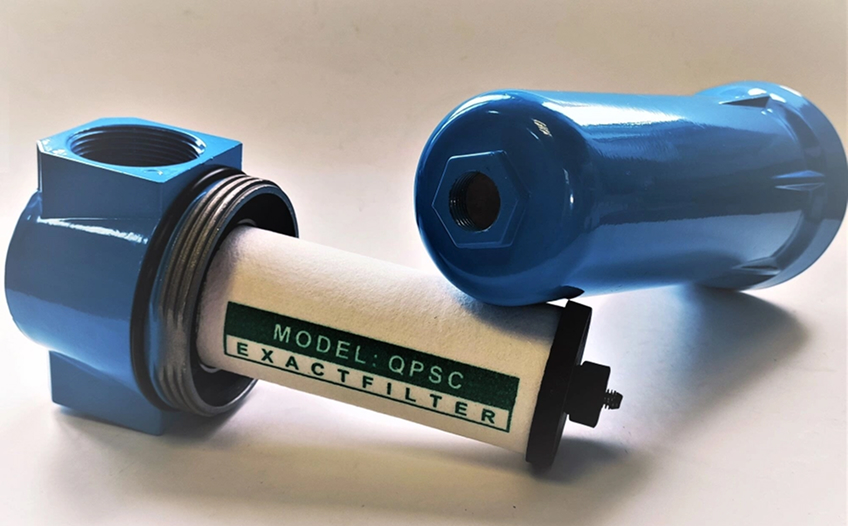

Сжатый воздух, выходящий из компрессора, содержит три основных типа загрязнений:
Твердые частицы: пыль, продукты износа компрессора, ржавчина из трубопроводов.
Вода и конденсат: в виде пара, аэрозоли и капель.
Масло: в виде паров (от масляных компрессоров) и аэрозоли.
Без фильтрации эти примеси вызывают коррозию, заклинивание пневмоцилиндров, износ инструмента, брак при окраске или на производстве продуктов питания. Задача магистрального фильтра — эффективно удалить эти загрязнения.
Фильтрация обычно строится по ступенчатому принципу, где каждая последующая ступень очищает воздух от более мелких фракций.
Принцип действия: Воздух закручивается внутри корпуса по спирали. Под действием центробежной силы тяжелые частицы (пыль, крупная ржавчина, капли воды) отбрасываются к стенкам и стекают вниз в дренажный отсек.
Степень очистки: Удаляет до 95-98% частиц размером от 5 до 40 микрон и основную массу капельной влаги.
Место установки: Первым в линии после компрессора или ресивера. Часто используется как предварительная ступень перед осушителем или более тонкими фильтрами.
Принцип действия: Воздух проходит через специальный пористый материал (чаще всего боросиликатное стекловолокно). Мельчайшие капли масла и воды при прохождении через лабиринт волокон сталкиваются и сливаются (коалесцируют) в более крупные капли, которые под действием силы тяжести стекают вниз.
Степень очистки: Эффективно удаляет масляный аэрозоль и капли влаги размером до 0.1 микрона. Остаточное содержание масла после качественного коалесцирующего фильтра может составлять до 0.01 мг/м³.
Место установки: После фильтра грубой очисти и перед адсорбционным осушителем или оборудованием, чувствительным к маслу (пневмоавтоматика, окрасочные комплексы).
Принцип действия: Используется для удаления твердых частиц, прошедших предыдущие ступени. Рабочий элемент — пористая преграда из специальных материалов или сеток.
Степень очистки: Задерживает частицы размером от 0.01 до 1 микрона. Не эффективен против масла и влаги в жидкой фазе.
Место установки: Часто стоит после осушителя для удаления пыли от адсорбента или продуктов износа системы. Защищает конечное оборудование.
Принцип действия: Содержит активированный уголь, который за счет большой площади поверхности улавливает и удерживает молекулы масляных паров, запахов и летучих органических соединений.
Степень очистки: Способен снизить содержание масляных паров до уровня 0.003 мг/м³ и ниже. Не удаляет аэрозоли, воду или твердые частицы.
Место установки: Всегда устанавливается последним в линии, после всех других типов фильтров (коалесцирующего и тонкой очистки). Предназначен для самых чистых применений: пищевая, фармацевтическая, электронная промышленность.
Правильный выбор фильтра обеспечит требуемое качество воздуха без создания избыточного сопротивления в системе.
1. Пропускная способность (производительность)
Измеряется в литрах в секунду (л/с) или кубических метрах в минуту (м³/мин).
Правило: Номинальная пропускная способность фильтра должна быть равна или превышать максимальный расход воздуха в вашей системе в точке его установки. Использование фильтра меньшей производительности приведет к росту перепада давления и падению эффективности.
2. Рабочее давление и температура
Фильтр должен быть рассчитан на максимальное рабочее давление в вашей системе (например, 10, 13, 16 бар).
Учитывайте температуру воздуха на входе. Для горячего воздуха после компрессора (+60°C и выше) требуются фильтры с термостойкими уплотнениями и элементами.
3. Степень фильтрации и класс очистки
Определяется по международному стандарту ISO 8573-1, который регламентирует классы чистоты по содержанию частиц, воды и масла.
Пример: Класс 1.2.1 означает: класс 1 по частицам, класс 2 по влаге, класс 1 по маслу. Ваша задача — определить требуемый класс для вашего оборудования и подобрать комбинацию фильтров, которая его обеспечит.
4. Перепад давления (ΔP)
Это потеря давления на фильтре. Указывается для номинальной производительности на чистом элементе.
Важно: По мере загрязнения фильтроэлемента перепад давления растет. Когда он достигает предельного значения (обычно 0.5-0.7 бар), элемент требует замены. Рекомендуется выбирать фильтры с индикатором загрязнения.
5. Тип присоединения
Должен соответствовать типу и размеру резьбы в вашем трубопроводе (G1/4", G1/2", G1" и т.д.). Наиболее распространены резьбовые соединения (внутренняя/наружная резьба) и фланцевые для больших магистралей.
Базовая схема (для неответственных применений): Компрессор → Ресивер → Фильтр грубой очистки → Потребитель.
Стандартная схема (для большинства производств): Компрессор → Ресивер → Фильтр грубой очистки → Рефрижераторный осушитель → Коалесцирующий фильтр → Потребитель.
Схема для глубокой очистки (пищевая, фармацевтика, окраска): Компрессор → Ресивер → Фильтр грубой очистки → Рефрижераторный осушитель → Коалесцирующий фильтр → Адсорбционный осушитель → Фильтр тонкой очистки → Адсорбционный (угольный) фильтр → Потребитель.
Многоступенчатость: Не пытайтесь добиться высокой чистоты одним фильтром. Используйте каскад: сначала удалите крупные загрязнения, затем более мелкие.
Обслуживание: Регулярно сливайте конденсат из дренажа фильтров. Меняйте фильтроэлементы согласно показаниям манометра-индикатора, а не по календарному графику.
Замена элементов: Всегда используйте оригинальные или качественные совместимые картриджи. Дешевые аналоги часто имеют меньшую площадь фильтрации и низкую эффективность.
Контроль качества: Периодически проверяйте качество воздуха на выходе системы специальными тест-наборами. Это объективный показатель состояния фильтров.
Пренебрежение предварительной очисткой: Установка тонкого или коалесцирующего фильтра без предварительного грубого приводит к его мгновенному засорению.
Занижение производительности: Фильтр, работающий на пределе, не обеспечит заявленной степени очистки.
Несовместимость с осушителями: Перед адсорбционным осушителем всегда должен стоять коалесцирующий фильтр для удаления масла. Попадание масла на адсорбент необратимо выводит его из строя.
Правильный подбор и обслуживание магистральных фильтров — это инвестиция в долговечность вашего пневмооборудования, стабильность технологических процессов и снижение общих эксплуатационных затрат. Качественно подготовленный воздух экономит деньги на ремонтах и простоях.
